Перехідники для інтернет-кабелю: види конекторів RJ, USB та оптичних з’єднувачів

Дротовий інтернет має стабільніший сигнал, ніж Wi-Fi або мобільний зв'язок. Тому його продовжують використовувати попри поширеність сучасних технологій. Однак зазвичай він підходить для настільних комп'ютерів, а в інших гаджетах — телефонах, нетбуках, планшетах — для нього немає відповідного порту. Щоб забезпечити в цьому випадку наявність інтернету, користувачеві не обійтися без посередника у вигляді конектора.

Будова конекторів RJ

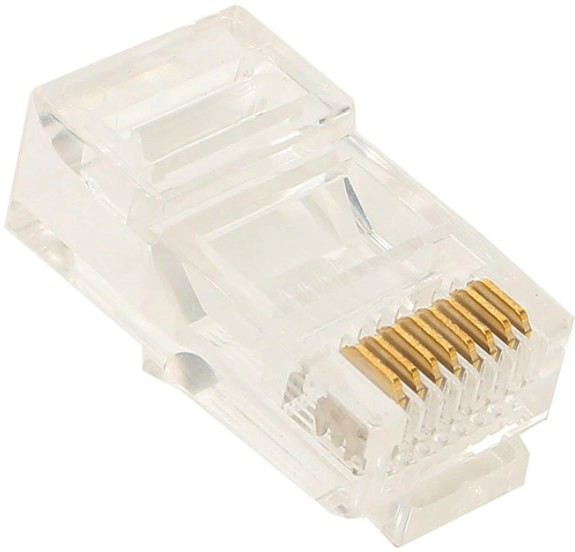

Конектор Registered Jack — це стандартні роз'єми, необхідні для з'єднувальних робіт між різними приладами. Перехідники інтернет-кабелю поділяються на види, проте за будовою схожі. До них входять:

• Корпус із безбарвного пластику.
• Контактні вставки, що мають позолочене покриття (товщина близько 50 мкм).
• Засувка-фіксатор у верхній частині. Вона відповідає за надійне кріплення перехідника в порту.
• Отвір для кабелю розташований позаду пристрою.
• Ножі з технологією IDC. Вони можуть бути універсальними або призначатися для одно- та багатожильних провідників.

Увага! Товщина позолоти на контактах впливає і на якість прийому та віддачі електричного сигналу, і на кількість підключень. Не рекомендується купувати конектор з величиною цього параметра менше 50 мкм.

Види конекторів, їхня будова та відмінність — Ethernet

Перш ніж купувати адаптер мережі, необхідно розібратися в різновидах пристроїв.

microUSB – RJ-45

Такий USB-перехідник є найпопулярнішим на ринку аксесуарів для інтернету. Його купують власники планшетів на Android і Windows (Asus, HP тощо), що мають у пристроях відповідний невеликий вихід, у який Ethernet-провід не може бути вставлений безпосередньо.

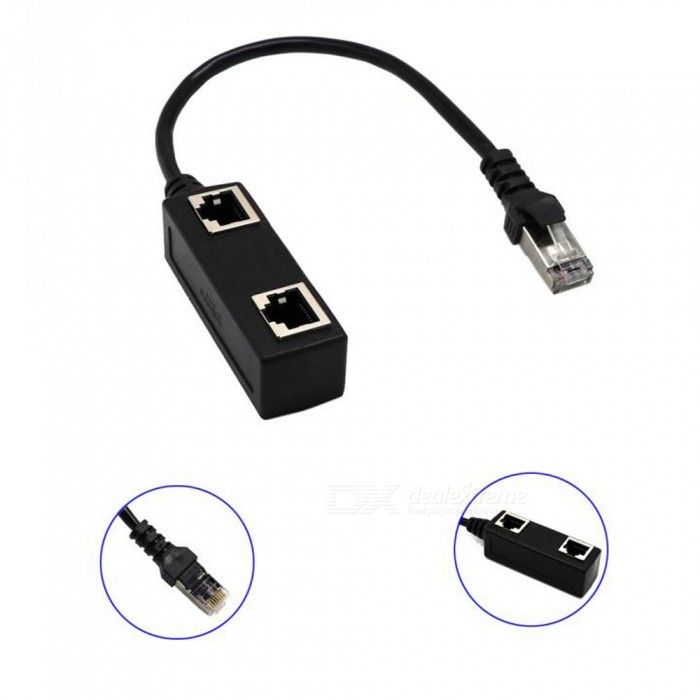

Розгалужувач RJ-45

Registered Jack 45 необхідний у разі, якщо роутера немає, а з кабелю для одного апарата слід зробити два. За наявності розгалужувача можна обійтися без паяння шнура.

Thunderbolt – RJ-45

Це перехідник для дротового інтернету на ноутбук типу MacBook, а також для серії телефонів від Apple. Thunderbolt — модифікована модель, схожа на мікроконектор.

Перехідник RJ-45

Є найдешевшим подовжувачем крученої пари. Має стандартний пристрій та функціонал.

Важливо! RJ-45 — пасивний перехідник, він не здатний посилювати сигнал інтернету.

USB-C – RJ-45

USB Type-C — це специфікація універсального гнізда версії 1.0. Для неї були створені спеціальні комунікатори цієї моделі.

З'єднувач RJ-11 – RJ-11

RJ-11 схожий на варіант перехідника 45, проте цей прилад призначений не для інтернету, а для телефону. Аналогічно можна зробити під'єднання і для кабелю до телевізора.

Подовжувач патч-корду

Назва пристрою говорить сама за себе — вона потрібна для збільшення комутаційних шнурів у разі їх недостатньої довжини. Самі патч-корди забезпечують з'єднання різноманітних електричних апаратів.

Примітка! У колах програмістів інтерфейс версії 45 називають мамою, роз'єм — татом.

Термінальний адаптер

Terminal adapter (ТА) організує доступ до локальної лінії ISDN будь-якого приладу (мобільника, комп'ютера). У стандартних мережах ТА розглядаються як модеми. Комбіновані моделі дозволяють підключатися і від ISDN, і від аналогів. Термінальний перехідник може включати кодек, який перетворює налаштування POTS в ISDN, завдяки чому користувачеві не потрібно змінювати телефон.

Для оптоволокна

Оптоволоконні дроти мають власні перехідники у вигляді пластмасових або металевих оптичних конекторів, які швидко з'єднують та роз'єднують центри волокон. Вони застосовуються при виготовленні комутаційних патч-кордів та пігтейлів.

Роз'єм перехідника складається з:

• Пари з'єднувачів.
• Розетки. У ній фіксуються сполучні частини.

Корпус має керамічний наконечник з коефіцієнтом розширення тепла, наближеним до такого показника матеріалу оптоволокна. Завдяки цьому гарантується якісний зв'язок у рамках температури -40 – +80 °С.

Типи волоконно-оптичних з'єднувачів

За корпусом формфактори відрізняються розміром та формою, методом приєднання. Наприклад, це ST, LC, MTRJ, FDDI, E2000, D4 та ін.

За торцевим наконечником: або торець знаходиться перпендикулярно до осі, або під кутом 8-9 градусів (PC і APC).

Корисно знати! Тип перехідника для оптоволокна записується як дріб, у якому вказані обидва параметри — корпус і наконечник.

Модифікації конекторів RJ

Вид перехідника залежить від кількості позицій чи пазів (P) та фактичних контактів (C). Деякі з них вже були розглянуті вище:

• RJ 11 (4P4C) — застаріла модель. Її можна було зустріти в телефонних трубках.
• RJ 12 (6P4C та 6C). Необхідний для телефонів та низки мережевих приладів.
• RJ 45 (8P6C та 8C) — стандартні перехідники. Активно застосовується для патч-кордів, комп'ютерів, мультимедіа тощо.

Приклад: у пристрої RJ-45 6P6C, відповідно, 6 позицій — 6 контактів.

Екрановані та неекрановані

У деякі з'єднувачі вбудований тонкий металевий екран, що запобігає негативному електромагнітному впливу від потужних кабелів або іншого обладнання. Такі конектори називають екранованими, і вони мають відповідне маркування — STP, FTP. Їх застосовують за призначенням у мережах, що мають аналогічний захист; в інших умовах зберігатиметься тільки передача даних, а функція захисту від перешкод не працюватиме.

Категорія конекторів RJ

Чинні стандарти підкласу мереж:

• Американський стандарт: TIA/EIA-568B.
• Міжнародний: ISO/IEC IS 11801-2002.
• Європейський: CENELEC EN 50173.

Версія EIA/TIA-568B розроблена для компонентів кабельних ліній та, у свою чергу, визначається такими категоріями:

• категорія 3: імпульс іде на частоті до 16 МГц.
• 5e: діапазон до 100 МГц.
• 6: частотна смуга до 250 МГц.
• 6A: частоти до 600 МГц.

Кожному типу комутатора присвоєно конкретну мережеву категорію. Вона дає інформацію про:

• Обладнання та проводи, з якими її можна адекватно використовувати.
• Доступну швидкість передачі матеріалів.

Отже, конектори RJ-45 мають категорію 5e та 6, категорія 3 належить моделям RJ-11 та 12.

Перехідник для інтернет-кабелю — річ незамінна. Він представлений широким вибором варіантів для будь-яких гаджетів різної цінової категорії. Конектор простий у використанні, і користувач може здійснити його підключення самостійно без допомоги фахівця.
