Для создания соединения сетевых устройств друг с другом необходимы коммутационные кабели – патч-корды. Они представляют собой отрезок Ethernet-кабеля, который оснащен специальными проводами на каждом конце. Длина может быть разной. Например, патч корд 10 метров будет удобен, если при выборе длины учтен запас в пределах 10–15% от реального расстояния между приборами. Далее мы в деталях расскажем об особенностях и специфике выбора такого изделия.
Виды разъемов
Патч-корд – это коммутационный шнур, разработанный на базе витого кабеля. Существует 2 типа по назначению – телефонные и для интернет-подключения. Конечно, есть разные классификации по количеству жил, категориям, однако один из важных параметров – это тип коннектора.

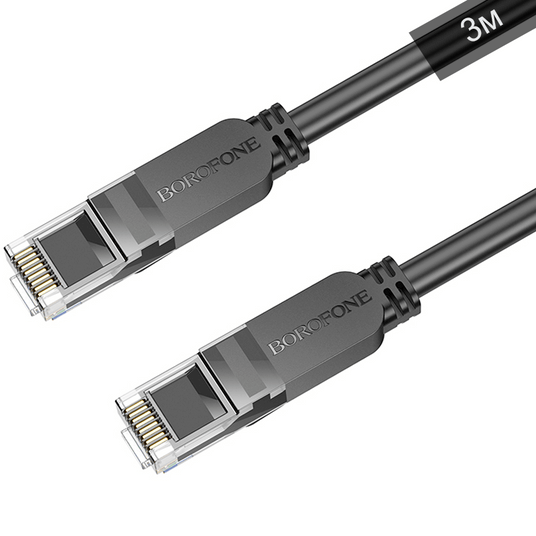

Патч-корд RJ45 рассчитан на интернет-соединение. У него 8 контактов и позиций. Телефонный имеет 6 позиций и столько же контактов, представлен в варианте RJ12. Также существует шнур с коннектором RJ11, имеющий 4 позиции и 6 контактов.
Кроме типа наконечника, которым оснащается кабель, есть разница в методе соединения провода и разъема. Патч-корды по этому параметру делятся на литые и не литые. Первые характеризуются тем, что имеют заметное место соединения наконечника и отреза кабеля. Они изготовляются вручную, для этого очень важно иметь необходимые инструменты и навыки. Надежность не на высоте, такой коммутационный провод может использоваться разве что в качестве временного.

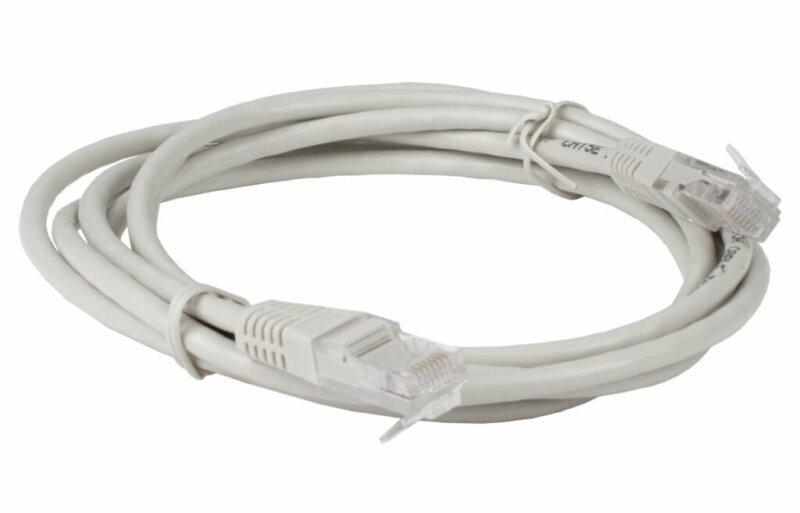

Что касается литых патч-кордов, то они производятся на заводах. Кабель и коннектор прочно спаяны друг с другом, поэтому место стыка является незаметным. Литая конструкция гарантирует надежность на много лет, со временем в соединение не попадают влага и пыль, ничего не расшатывается.
Обзор категорий патч-кордов
Именно категория указывает на назначение кабеля и его ключевые характеристики. Например, на доступную скорость соединения, частоту работы. Так, для телефона используются медные проводники Cat 3. Они двухжильные, иногда четырехжильные. Такая категория коммутационного кабеля является самой младшей из актуальных, для нее свойственна очень скромная пропускная способность. Однако для заявленных целей применения этого будет достаточно.
Остальные категории используются для интернет-соединения. Какую выбрать, зависит от скорости, которую обеспечивает провайдер. Конкретные параметры:
- Cat 5. Бывает 2- или 4-парный со скоростью 300 и 1000 Мбит/с соответственно.
- Cat 5e – 1 Гбит/с.
- Cat 6, 6a – 7–10 Гбит/с.
Категория патч-корда указывает также на частоту. Учитывайте, что нужно брать коммутационный кабель, которому не придется работать на пределе возможностей, поэтому необходим запас.
Экранирование патч-кордов: что нужно знать о защите от помех
Защитный экран – это важная деталь, обеспечивающая протекцию от помех, создаваемых как соседними кабелями, так и мощным оборудованием. Существуют экранированные и неэкранированные патч-корды. Первый тип обеспечивает защиту сигнала от электромагнитных помех. Он необходим в местах, где есть источники излучения: трансформаторы, лампы дневного света, силовые кабели.
Коннекторы тоже экранированные, у них экран представлен в виде рамки вокруг разъема. Патч-корды с защитой от помех имеют разную маркировку в зависимости от того, какой именно экран здесь применяется. Так, FTP – это кабель с одинарным фольгированным экраном, в который завернуты все проводники вместе. Кроме того, существуют и другие с оплеткой, куда помещаются все проводники, или же с комбинированным экранированием (предусмотрено как для отдельных, так и для всех вместе жил).
Неэкранированные патч-корды не имеют подобной защиты от помех. Они более гибкие, нежели модели с экраном. Их рекомендуется использовать в местах, где нет источников электромагнитного излучения. Такие неэкранированные кабели маркируются UTP.
Обратите внимание: у патч-корда и оборудования, к которому он подключается, должны быть одинаковые экраны. Подобные системы, кроме всего прочего, нуждаются в заземлении.
