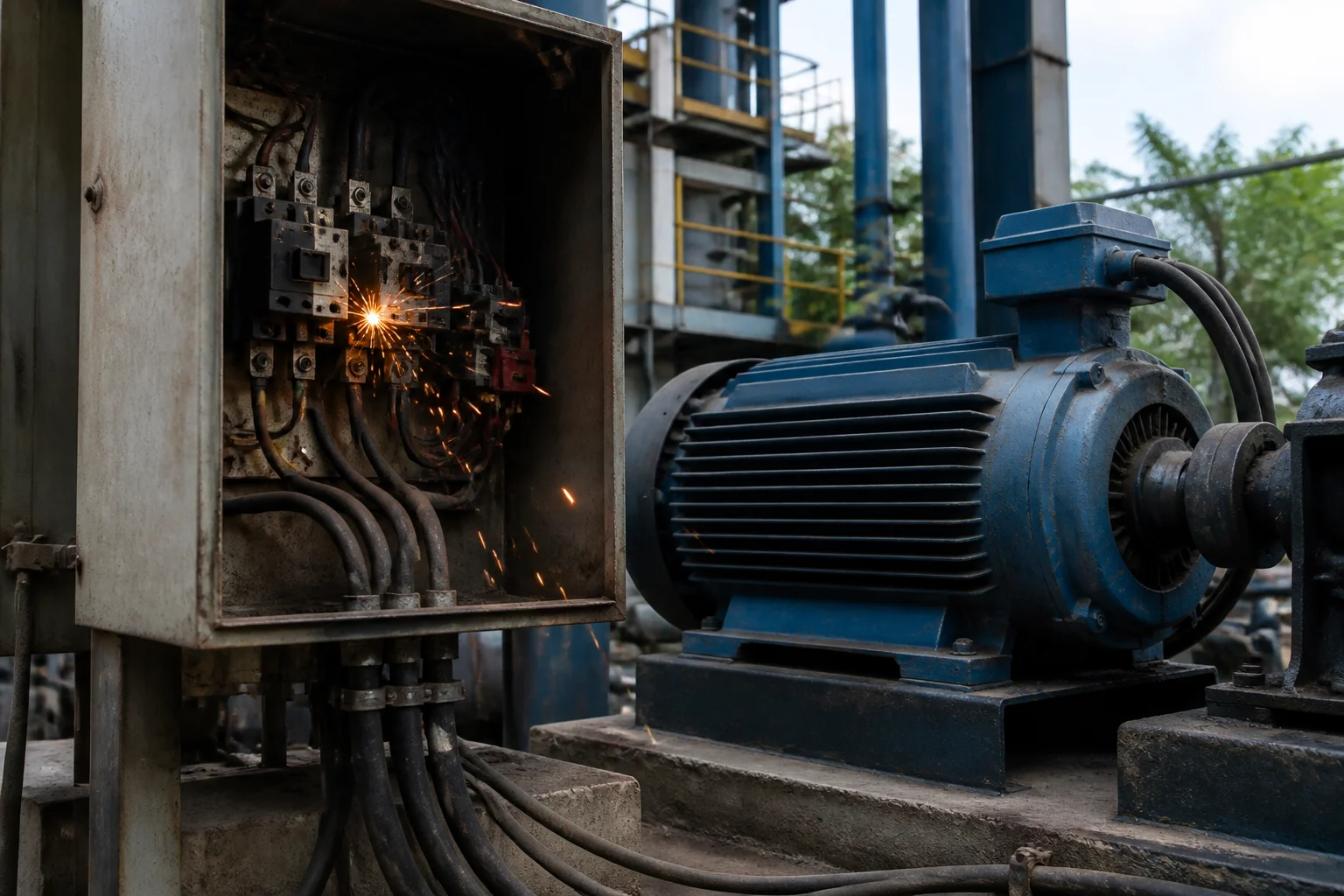

Класичний прямий пуск асинхронного двигуна супроводжується кидком струму, який у 5–8 разів перевищує номінальний. Це перевантажує мережу, спричиняє просідання напруги та механічні удари в кінематиці.
Для насосів, компресорів, конвеєрів і вентиляторів такі кидки особливо небезпечні: вони скорочують ресурс підшипників, ремінних передач і обмоток. Тому сучасна електроприводна техніка дедалі частіше відмовляється від пускачів прямого включення.
Плавний пуск усуває більшість цих ризиків. Замість миттєвого подання повної напруги контролер поступово нарощує її протягом заданого часу, обмежуючи пусковий струм і стартовий момент.
Перш ніж інтегрувати такий модуль у систему, інженери часто радять купити пристрій плавного пуску з перевіреними захисними функціями, а не експериментувати з дешевими аналогами.
Прямий пуск vs плавний пуск: ключова різниця
Щоб швидко оцінити вигоду м’якого старту, достатньо порівняти основні експлуатаційні параметри.
| Параметр | Прямий пуск | Плавний пуск |
|---|---|---|
| Пусковий струм | 6–8 × Iн | 2–4 × Iн |
| Механічний удар | Високий | Мінімальний |
| Просідання напруги | Помітне | Незначне |
| Додаткові захисти | Потрібні окремі реле | Часто вбудовані |
Таблиця показує, чому навіть у простих насосних системах м’який старт швидко окупається.

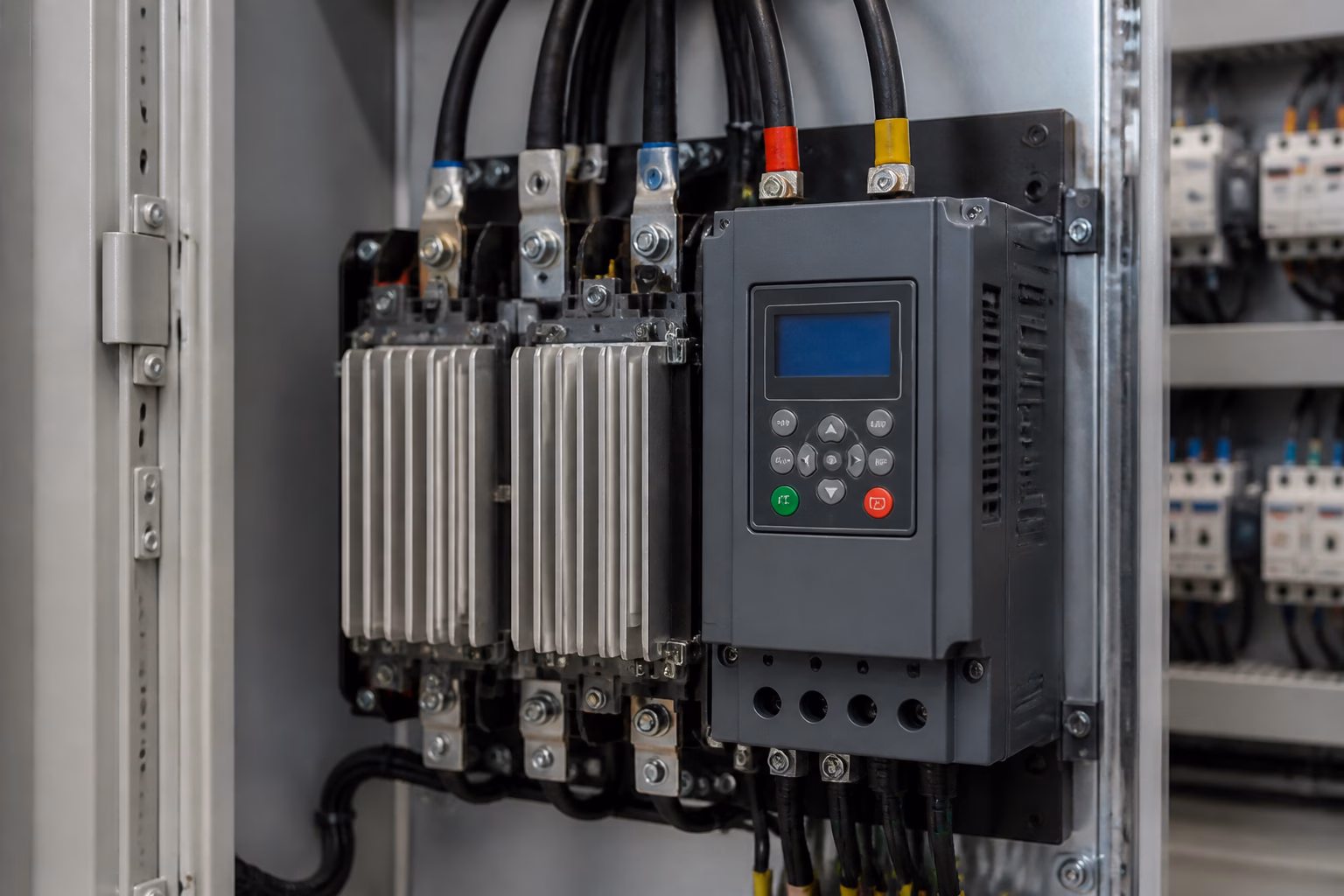

Принцип роботи сучасних плавних пускачів
Основа більшості моделей — тиристорний регулятор напруги. Керуючий контролер відкриває тиристори не повністю, а з плавним збільшенням кута провідності. Завдяки цьому напруга на обмотках статора зростає поступово.
Ключова перевага такого підходу — обмеження пускового струму на рівні 2–4 номінальних значень замість 6–8. Водночас можна регулювати час розгону від кількох секунд до десятків секунд.
У дорожчих моделях додаються функції захисту: контроль перевантаження, обриву фази, перекосу напруги та тепловий захист двигуна. Це перетворює пускач на базовий вузол автоматизації.
Ключові характеристики для вибору
Щоб підібрати модель під конкретний електродвигун, потрібно врахувати наступні технічні параметри.
Струм і потужність
Номінальний струм пристрою має перевищувати робочий струм двигуна щонайменше на 20–30%. Для важких пусків з великим моментом інерції запас збільшують.
- Струмовий діапазон: від 9 А для малих побутових двигунів до 1200 А для промислових агрегатів.
- Потужність: орієнтуйтеся на кіловати, але перевіряйте відповідність струму, оскільки коефіцієнт потужності різний.
Час розгону та гальмування
Можливість задати час плавного розгону критична для конвеєрів і насосів з гідроударом. Більшість моделей дають змогу налаштувати розгін у межах 1–30 секунд.
Додаткова функція плавного гальмування корисна для високоінерційних механізмів, але вона є не у всіх бюджетних пристроях.
Захисти та інтерфейси
Сучасні рішення все частіше підтримують Modbus, Profibus або Ethernet-шлюзи. Це дає змогу вбудувати плавний пуск у загальну SCADA або хмарний моніторинг.
- Обрив або перекіс фаз.
- Тепловий захист двигуна через вбудоване реле або датчик PTC.
- Захист від заклинювання ротора.
Побутове та промислове застосування
Пристрої плавного пуску вирішують різні задачі залежно від масштабу.
Побутовий сегмент

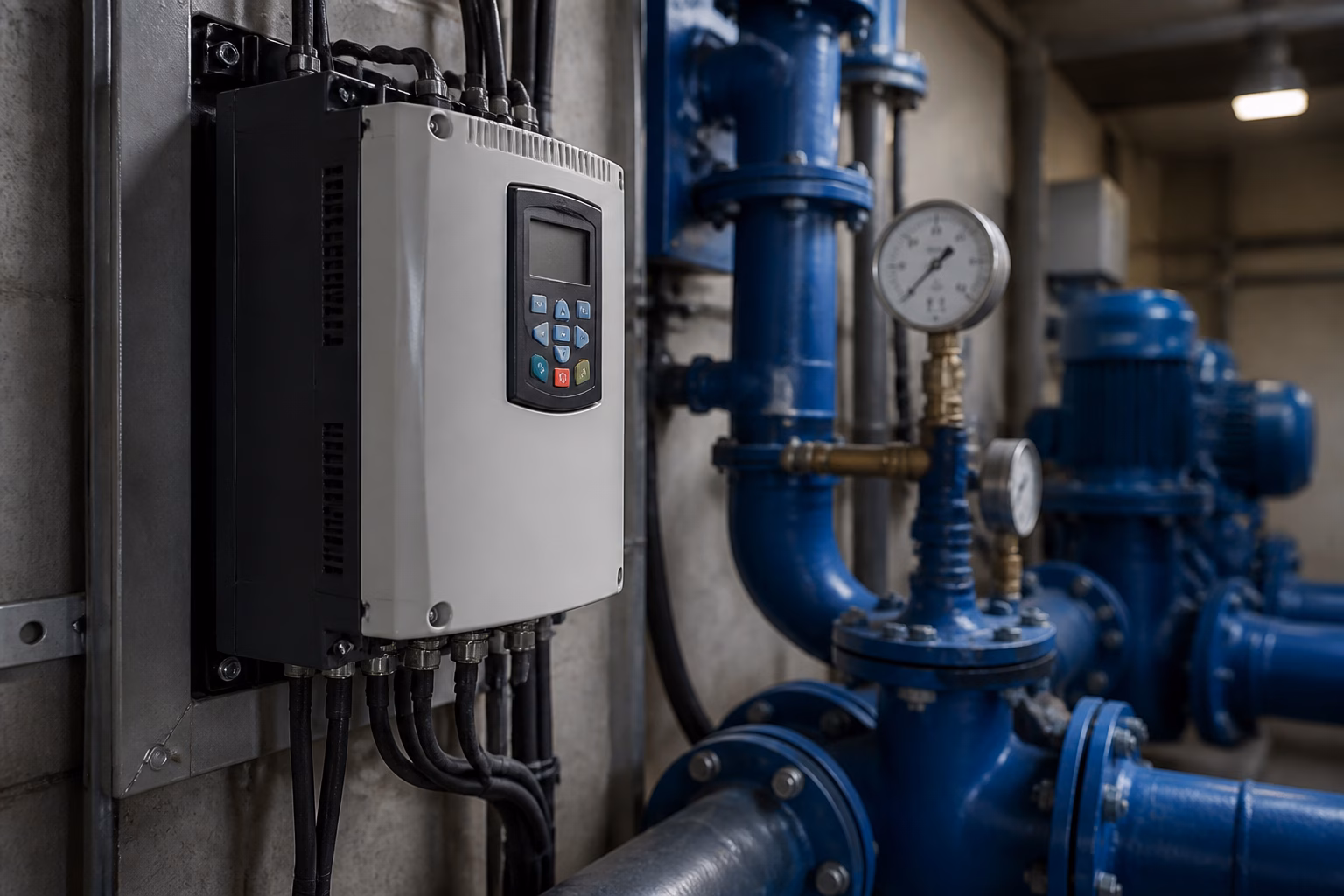

У приватних майстернях і невеликих котельнях плавний пуск використовують для циркуляційних насосів, компресорів, деревообробних верстатів. Це зменшує просідання напруги в однофазній або слабкій трифазній мережі.
Типова потужність таких пристроїв — від 0,75 кВт до 15 кВт. Вони компактні, монтуються на DIN-рейку і часто не потребують складного програмування.
Промислові системи

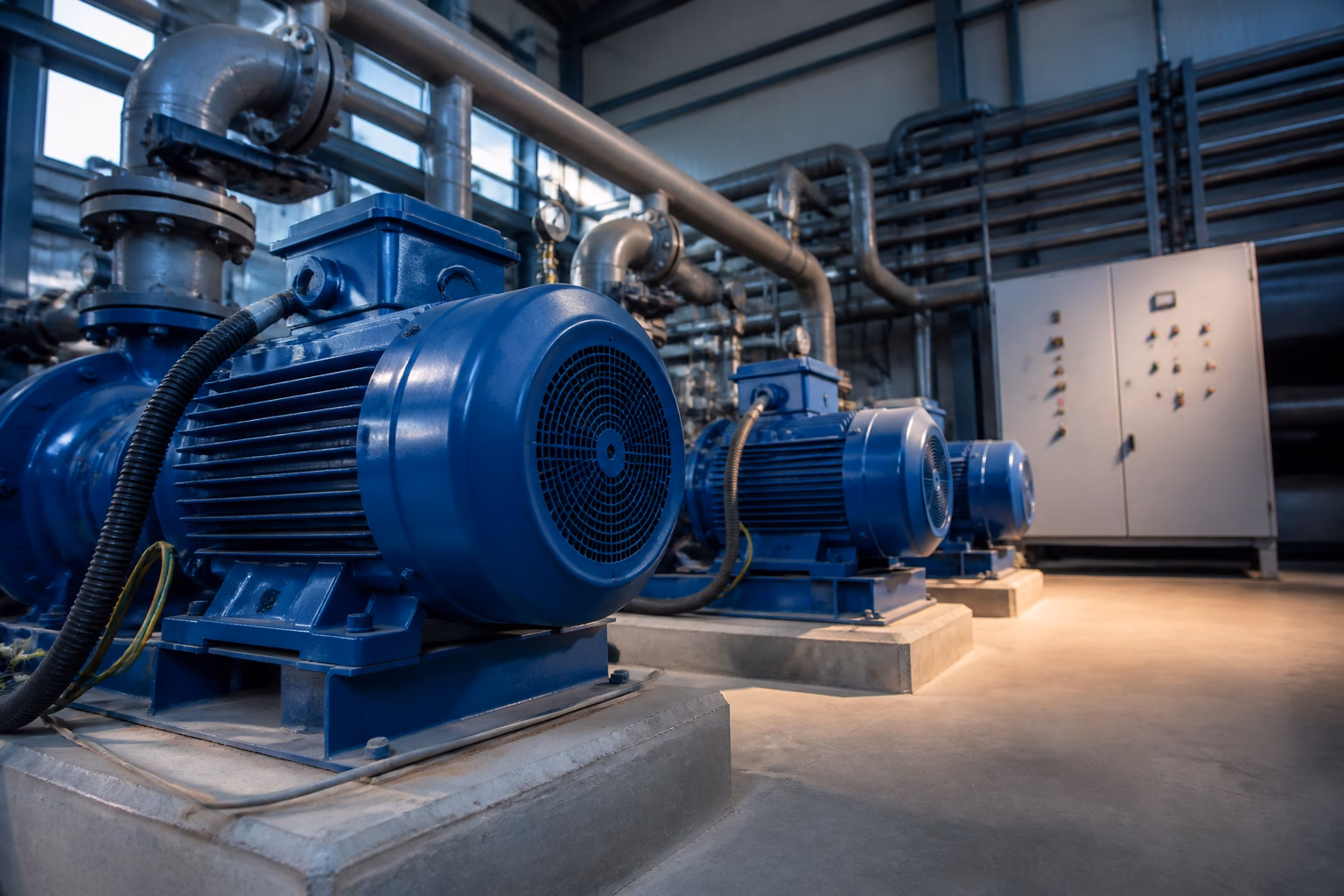

У промисловості м’який старт застосовують для потужних вентиляторів, дробарок, млинів, стрічкових транспортерів і насосних станцій. Тут важлива не лише плавність, а й інтеграція з контролерами автоматизації.
Для важких пусків можуть знадобитися моделі з байпасним контактором, який після завершення розгону шутує силові тиристори та знижує теплові втрати.
Висновок: як обрати надійне рішення
Плавний пуск — це не лише зниження пускових струмів, а й захист механіки та подовження ресурсу двигуна. Однак вибір має спиратися на конкретні умови експлуатації.
- Визначте тип навантаження: легкий, середній або важкий пуск.
- Зафіксуйте номінальний струм і потужність двигуна, додайте запас 20–30%.
- Перевірте наявність необхідних захистів та інтерфейсів для автоматизації.
- Для частих пусків обирайте моделі з байпасом або достатнім охолодженням.
У результаті ви отримаєте передбачувану роботу електропривода без ударів і пікових навантажень.
