Когда электричество внезапно пропадает, вместе с ним «падает» и интернет: роутер, оптический модем (ONU) и точки доступа выключаются, умный дом теряет связь, камеры не пишут в облако. Эта статья — практический гид по тому, как с помощью PoE и мини-DC-UPS обеспечить резервное питание домашней сетевой инфраструктуры без лишних затрат и рисков.
Если вам понадобятся качественные PoE-аксессуары, инжекторы/сплиттеры, мини-ИБП и смежные электротовары, посмотреть варианты можно здесь.
Что такое PoE и чем активный отличается от пассивного
PoE (Power over Ethernet) — технология, которая позволяет передавать питание и данные по одному витому кабелю (RJ45). Для дома это означает меньше блоков питания, меньше розеток и аккуратную установку точек доступа, камер и микросвитчей в любом месте.
Активный PoE соответствует стандартам 802.3af/at: устройство-источник определяет, можно ли подавать питание, и согласует мощность с конечным устройством. Пассивный PoE — это просто «подмешивание» напряжения в линию без согласования. Его легко перепутать с активным, но риски выше: несовместимость по напряжению/мощности, перегрев, сбои.
Активный PoE vs пассивный PoE
| Критерий | Активный PoE (802.3af/at) | Пассивный PoE |
|---|---|---|
| Определение | Автосогласование: питание подаётся только при подтверждении совместимости | Питание подаётся всегда, без «рукопожатия» |
| Мощность | Типично до ~15 Вт (af) и ~30 Вт (at) на порт | Зависит от блока питания/инжектора, цифры часто «как есть» |
| Совместимость | Широкая, безопасная для устройств стандарта 802.3af/at | Только для оборудования, явно рассчитанного на данный «пассивный» сценарий |
| Риски | Минимальные при корректной сборке | Неверное напряжение/перегруз → сбои и повреждения |
| Когда применять | Домашние/офисные точки доступа, IP-камеры, телефония, микросвитчи | Нишевые кейсы, когда производитель прямо это допускает |
Инжекторы и сплиттеры: когда что нужно
PoE-инжектор добавляет питание в Ethernet-линию, если ваш свитч/роутер PoE не поддерживает. PoE-сплиттер «снимает» питание из PoE-линии и превращает его в нужное постоянное напряжение (например, 12 В) с разъёмом DC 5.5×2.1 для устройства без PoE.
- Сценарий 1: старый роутер без PoE, но точка доступа поддерживает 802.3af — ставим PoE-инжектор перед точкой доступа.
- Сценарий 2: есть PoE-свитч, а камера без PoE — используем сплиттер возле камеры (из RJ45 делаем «данные + 12 В DC»).
- Сценарий 3: нужно запитать устройство вдали от розетки — активный PoE по витой паре удобнее, чем тянуть отдельный силовой кабель.
Мини-DC-UPS: напряжение, разъёмы, расчёт времени автономии

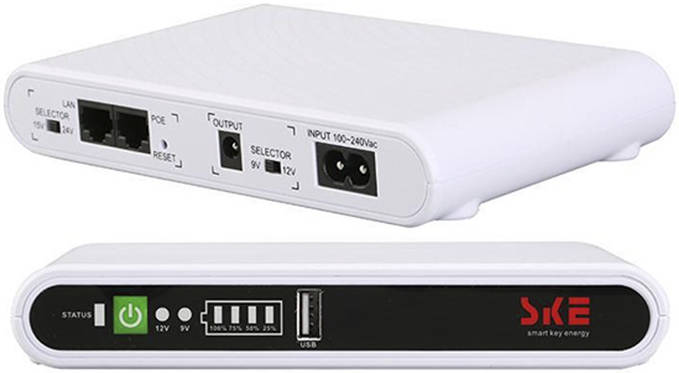

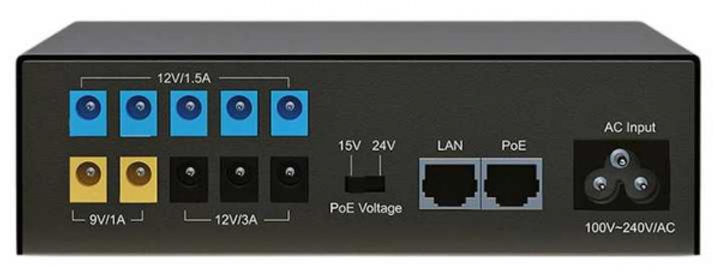

Мини-ИБП (mini DC-UPS) — это компактный источник резервного питания постоянного тока (чаще 5/9/12 В) с аккумулятором внутри. Он ставится между бытовой сетью ~220 В и вашим устройством (роутер, ONU, микросвитч), обеспечивая работу при отключении электричества.
Напряжение и разъёмы
- 5 В — мобильные модемы/роутеры, некоторые микро-устройства.
- 9/12 В — большинство SOHO-роутеров, ONU, компактных свитчей.
- DC-разъёмы — чаще 5.5×2.1 мм и 5.5×2.5 мм. Важно уточнять диаметр штекера и полярность.
Как оценить потребление
- Посмотрите паспорт устройства или наклейку (Вт или А при заданном Вольтаже).
- Если указано в амперах, умножьте на напряжение: Вт = В × А.
- Сложите мощности всех устройств, которые будут «висеть» на ИБП.
Формула расчёта времени работы
Время (ч) = (Ёмкость батареи, Wh × КПД) / Потребление, Вт
Пример. Мини-DC-UPS имеет 36 Wh, КПД ≈ 0.85. Роутер + ONU потребляют 9 Вт. Тогда: 36×0.85 / 9 ≈ 3.4 часа автономии. Для надёжности закладывайте запас и помните, что реальная ёмкость снижается на холоде и со временем.
Типовые напряжения DC-UPS и устройства
| Напряжение DC-UPS | Типовые устройства | Примечания |
|---|---|---|
| 5 В | Мобильные роутеры/модемы, ретрансляторы | Часто питание по USB; проверьте ток (≥2 А для стабильности) |
| 9 В | Отдельные модели SOHO-роутеров | Редко встречается; уточняйте в паспорте |
| 12 В | Большинство роутеров, ONU, мини-свитчи | Стандартный DC 5.5×2.1/2.5; переносимость на разные модели |
Типовые схемы подключения
Схема A: питание двух устройств от одного DC-UPS
~220 В → DC-UPS 12 В → (разветвитель) → роутер + ONU
Нюанс: проверьте суммарную мощность, сечение кабелей и коннекторы. На разветвителях допустим падение напряжения — держите запас по току 30–40%.
Схема B: точка доступа/камера по PoE-кабелю
PoE-инжектор → витая пара → PoE-устройство
Для линий свыше ~20–30 м и уличной прокладки используйте разрядники/защиту по RJ45 и корректную категорию кабеля (Cat.5e/6).
Схема C: PoE-свитч с несколькими устройствами
PoE-свитч (802.3af/at) → AP/камеры/телефония
Суммируйте нагрузку всех портов и сравнивайте с PoE-бюджетом свитча. Учитывайте стартовые пики потребления.
Защита и безопасность
- Запас по току 30–40%. DC-UPS и адаптеры не должны работать «на пределе».
- Полярность и штекеры. Уточняйте диаметр и полярность DC-разъёма.
- Защита линии. Для длинных уличных участков полезны грозозащитные устройства по RJ45 и УЗИП по питанию.
- Теплоотвод. Не закрывайте вентиляционные отверстия ИБП, избегайте прямого солнца и сырости.
Типичные ошибки
- Путаница пассивного PoE с 802.3af/at: подача «не того» напряжения на устройство.
- Игнор КПД при расчёте автономии: по формуле время получается «оптимистичным».
- Неверный диаметр штекера (5.5×2.1 vs 5.5×2.5): контакт «люфтит» и пропадает питание.
- Отсутствие запаса по току и по PoE-бюджету свитча.
- «Скрутки» вместо нормальных коннекторов и фиксации кабелей.
Чек-лист выбора (коротко)
- Перечень устройств для резерва: роутер, ONU, свитч, AP/камера.
- Их напряжение/ток и суммарная мощность (Вт).
- Требуется ли PoE (802.3af/at) или лучше DC 12 В от UPS.
- Длина линий и категория кабеля (Cat.5e/6), наличие улицы/подвала.
- Запас по току 30–40% и учёт КПД.
- Диаметр штекера и полярность для DC-линий.
- По необходимости — грозозащита RJ45 и УЗИП по питанию.
- Установка: аккуратная разводка, маркировка, доступ к розетке и UPS.
FAQ
Можно ли питать роутер и ONU от одного мини-DC-UPS?
Да, если суммарная мощность укладывается в возможности UPS, а кабели и штекеры подобраны корректно.
Чем опасен пассивный PoE?
Отсутствием согласования: неверное напряжение/перегрузка приводят к сбоям и поломкам.
Как понять, хватит ли PoE-свитчу мощности на все порты?
Сложите максимальные потребления устройств и сравните с PoE-бюджетом свитча, заложите запас.
Сколько даст мини-UPS на 36 Wh?
При нагрузке ~9 Вт и КПД 0.85 — около 3.4 часа. В реальности зависит от температуры и состояния батареи.
Нужно ли выбирать кабель определённой категории?
Для PoE достаточно Cat.5e; при больших длинах и скоростях лучше Cat.6 с качественной разделкой.
Можно ли «снять» PoE в 12 В для устройства без PoE?
Да, через PoE-сплиттер с нужным выходным напряжением и штекером.
Итоги
Чтобы интернет не зависел от отключений, достаточно правильно подобрать схему питания: активный PoE там, где это удобно и безопасно, либо мини-DC-UPS для роутера/ONU. Рассчитайте мощность и автономию, соблюдайте полярность, держите запас по току — и домашняя сеть продолжит работать, когда свет временно «ушёл».
